博世力士樂滾珠導套和軸的品質經過數十年的驗證,適用于通用機械、專用機械、夾具和眾多特殊的應用場合。 博世力士樂提供多種標準款式產品。eLINE系列滾珠導套和直線導套組件采用無間隙結構。 它們已經預加潤滑脂,因此在整個壽命周期內均保證潤滑效果。產品規格范圍適用于軸徑8mm至40mm的軸。博世力士樂產品包括采用熱處理鋼、不銹鋼或鍍硬鉻處理的各種不同公差等級的軸。因此,應用范圍廣泛,包括腐蝕性環境。

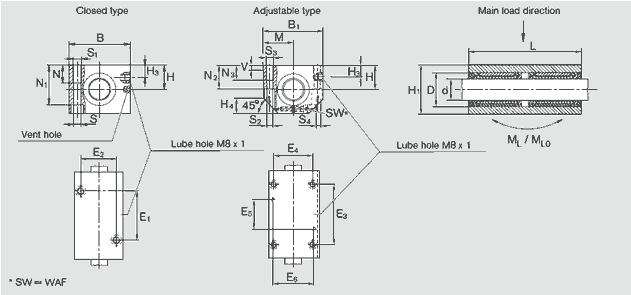

| ød | 50 | |
| D | 75 | |
| H 1) (+0.008,-0.016) | 50 | |
| H1 | 105 | |
| H3 | 20 | |
| M1) ±0.01 | 66 | |
| B | 130 | |
| B1 | 132 | |
| L | 224 | |
| E12) ±0.15 | 125 | |
| E22) ±0.15 | 100 | |
| E3 2)±0.15 | 160 | |
| E42) ±0.15 | 108 | |
| E5 | 80 | |
| E6 | 108 | |
| S 3) | 13.5 | |
| S1 | M16 | |
| S23) | 13.5 | |
| S3 | M16 | |
| S44) | 10 | |
| N | 34 | |
| N1 | 89 | |
| N2 | 49 | |
| N3 | 35 | |
| V | 12 | |
| SW | 8 | |
| H4 | 37 | |
| 徑向間隙 | +50 +12 | |
| 額定載荷4) (N) C | 23930 | |
| 額定載荷4) (N) C0 | 16560 | |
| 縱向傾覆力矩(Nm)ML | 1097 | |
| 縱向傾覆力矩(Nm)ML0 | 725 | |
| 重量(KG) | 6.30 |

機床、木工機械、激光切割等
